Swift S-1 Baubericht Teil 1

Hier ein kleiner Einblick in den Aufbau meines neuen Swift:

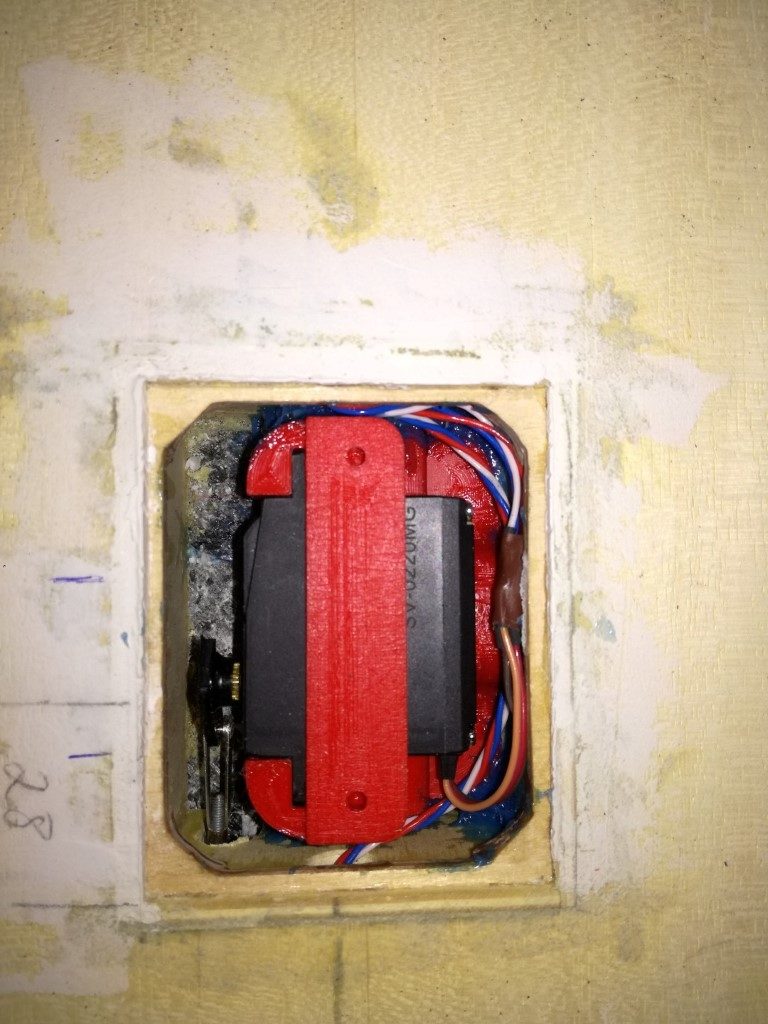

Für die Querruder und Wölbklappenservos habe ich Servokasten gefräst und mit Klebeharz in die Fläche eingeklebt. Die Position hatte Dominik schon angezeichnet gehabt. Das Querruderservo wird an den Deckel geschraubt, für die Wölbklappenservos habe ich mit dem 3D Drucker einen Halter gedruckt und satt eingeklebt. Damit ergibt sich eine indentische Mechanik auf beiden Seiten und beide Klappen fahren gleich aus so dass hier nichts mit dem Servobalancer nachgestellt werden muss.

Der Randbogen wurde mit einer Endrippe versehen welche zwei Muttern eingeklebt hat als Aufnahme für die Rauchhalter. Da die Flächen außen doch sehr dünn sind, habe ich zusätzlich noch zwei kurze Alurohre eingeklebt so dass ich ggf. Führungsbolzen an den Rauchhalter verwenden kann. Für die Verbindung zum Zündschalter verwende ich dreipolige Multiplex Stecker (die alten). In die Verdrehsicherungen habe ich an der Innenseite noch Gewindestangen als Flächenbefestigung eingeklebt. Nach einer Behandlung mit Clou Lack wurden die Flächen mit Orastick weiß bespannt.

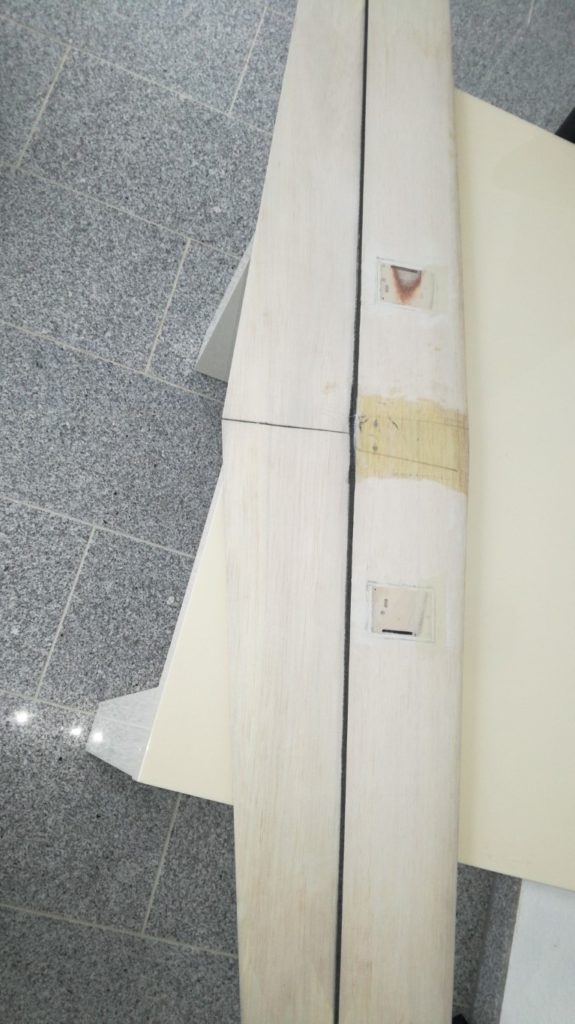

Das Höhenruder habe ich geteilt und zwei Servos direkt eingebaut sowie die Auflagefläche am Rumpf mit zwei Glasmatten verstärkt. Die Anlenkungen sind alle in M3 ausgeführt, Ruderseitig jeweils mit selbstgefrästen 2mm CFK Ruderhörnern. Die Querruderservos haben zusätzlich noch passende Gabriel Hebel erhalten.

Der Rumpf hat natürlich vorne eine selbstgebaute Schleppkupplung erhalten, als Sponrad verwende ich ein leichtes Schaumstoff Rad. Als vordere Höhenruderaufnahme dient ein höhenverstellbarer GFK Klotz wo das Ruder mit einem 5mm Messingrohr eingefädelt wird, hinten wird es an zwei Punken verschraubt. Durch diese Montage kann später leicht die EWD verstellt werden. Das Seitenruder wird mit zwei Seilen aus dem Rumpf heraus angelenkt.Zur Montage wird das Ruder einfach in die U-förmige Aufahme gestellt und seitlich mit zwei M3  Schrauben gesichert.

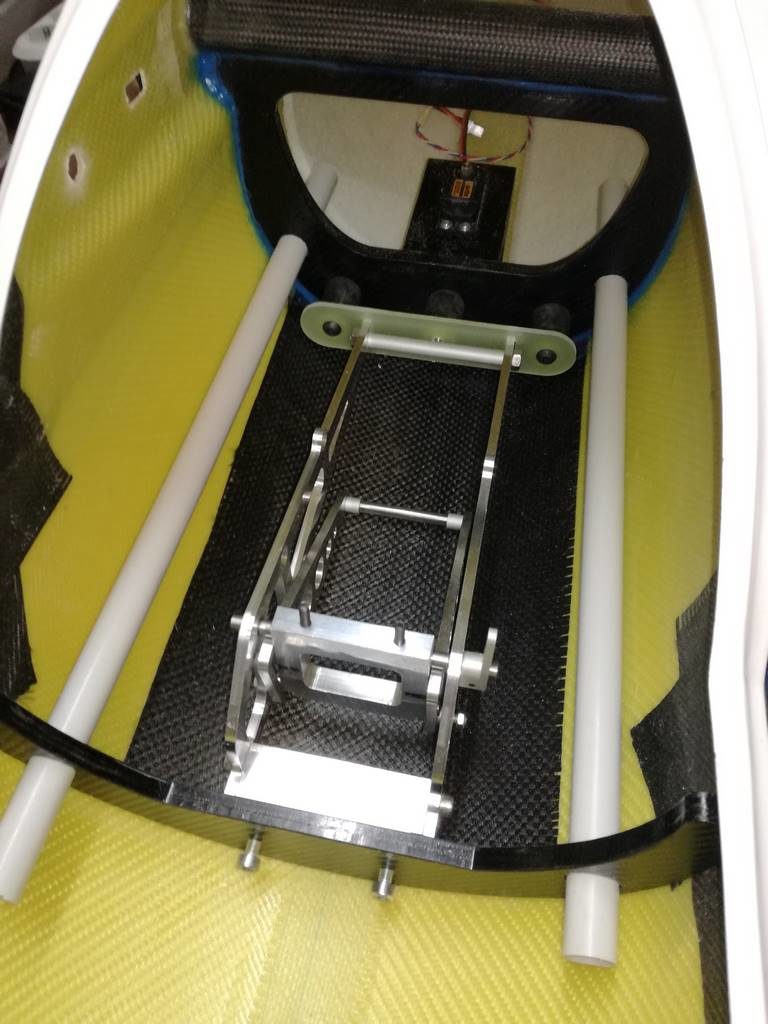

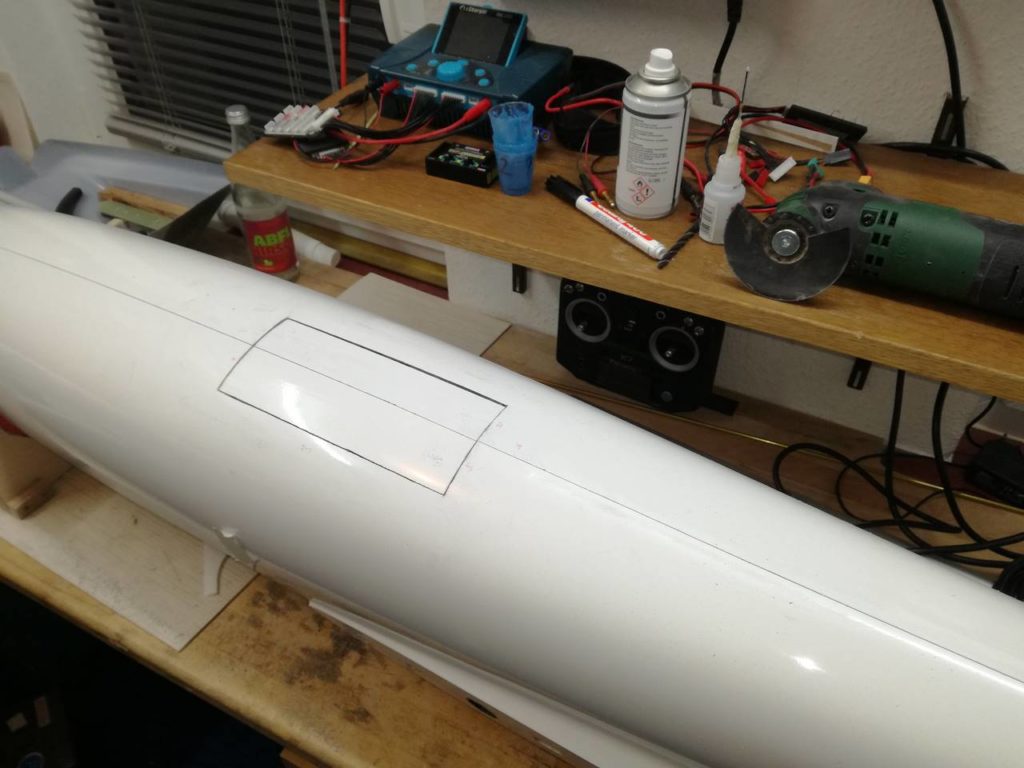

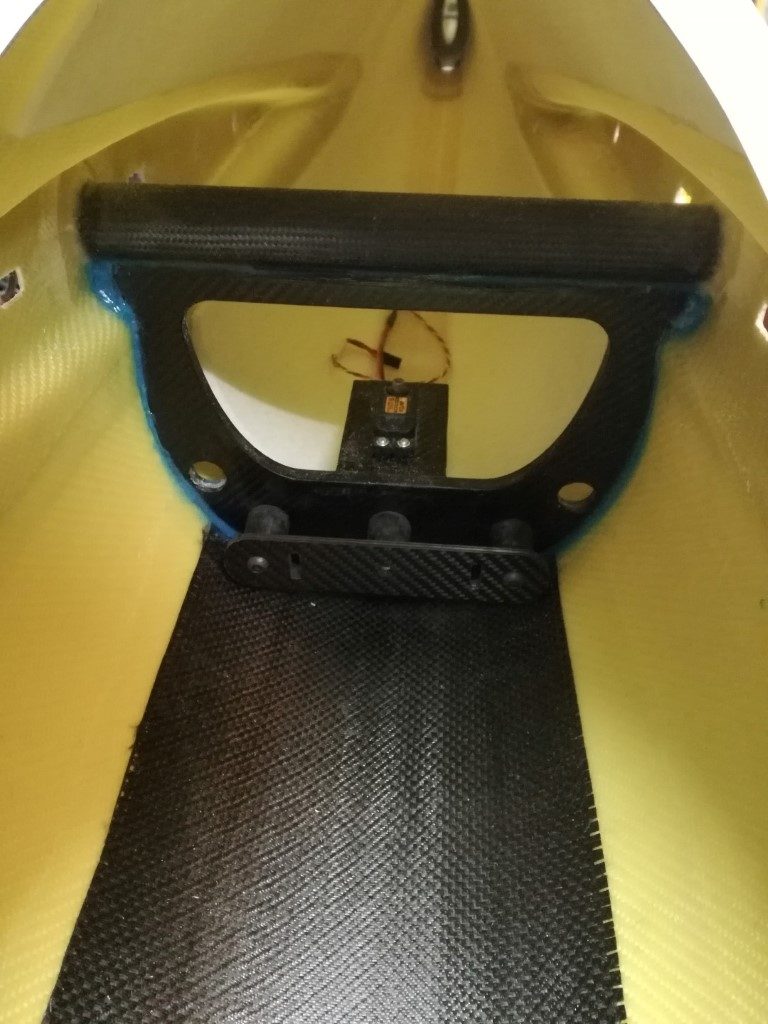

Nachdem der hintere Spant eingeklebt war konnte ich auch die Fahrwerksklappen austrennen und mit Schambeck Scharnieren wieder anschlagen. Als Fahrwerk habe ich eines von Plott and Fly verbaut welches ich ggf. zu einem späteren Zeitpunkt mit einem Eigenbau Fahrwerk aus Alu ersetzen werde. Dieses ist aber noch nicht fertig und getestet.

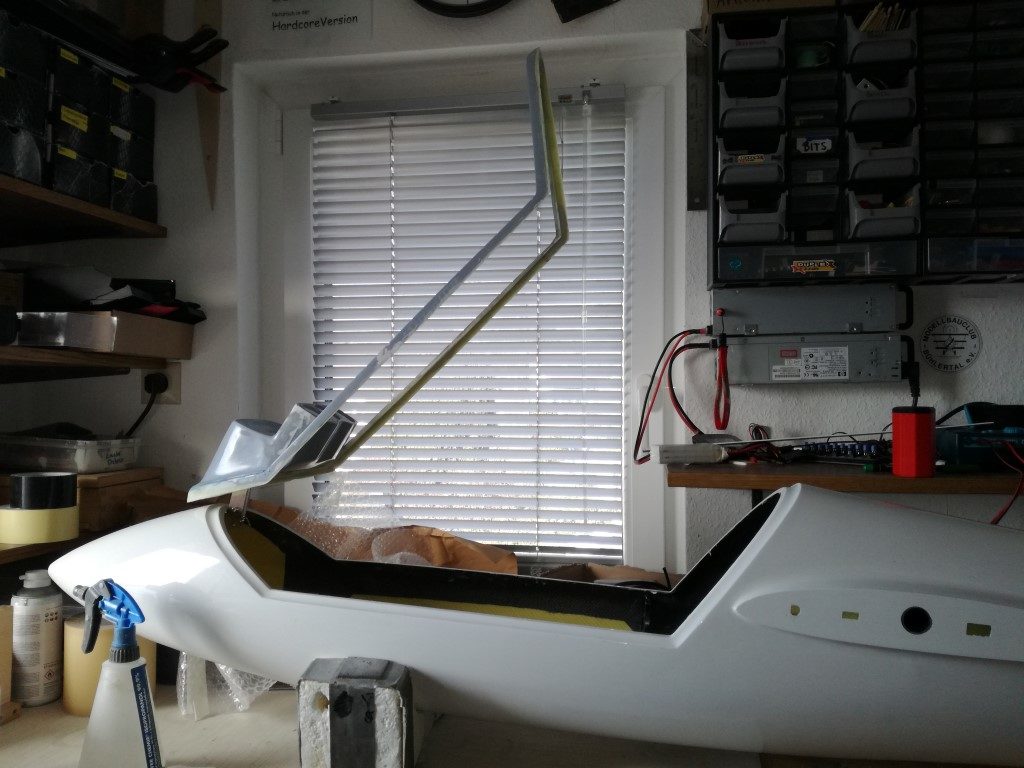

Da der Swift ja kein Cabrio ist ging es dann an den Haubenrahmen welchen ich mit eingedicktem Epoxidharz auf den Rumpf aufgeklebt habe. Dank dem großzügen Einsatz von Folientrennmittel und Trennwachs konnte ich den Rahmen auch wieder abnehmen, noch etwas anpassen und mit einem Scharnier versehen.



to be continued… ;-)
